Ligne de production automatique de chewing-gum

 1.Ligne de production automatique de chewing-gum

   La machine de fabrication de chewing-gum automatique peut produire des chewing-gums ronds, sphériques, carrés, rectangulaires, en forme de pièce et autres, la machine de fabrication de chewing-gum est fiable, flexible et simple, à haut degré d'automatisation.

 Ligne de production automatique de chewing-gum

 Principaux paramètres techniques pour la ligne de production

 Capacité : 20-1200 (kg/h)

 Plage de réglage pour les bonbons : forme de haricot : 6 mm à 22 mm ; forme rectangulaire : 6 mm à 30 mm, forme circulaire : 6 mm à 22 mm.

 Dimension:22000x1800x1750mm

 Puissance brute : 75 kw

 Alimentation : 380 V/50 HZ 200 V-240 V/60 HZ

 Organigramme du processus de la ligne de production de chewing-gum

    mélangeur-extrudeuse-machine de formage de comprimés à six rouleaux-tunnel de refroidissement-machine de criblage automatique-machine de revêtement de four à base de gomme

 Cette ligne de production de chewing-gum entièrement automatique se compose d'un mélangeur, d'une extrudeuse, d'une tablette à six rouleaux, d'une machine de formage, d'un tunnel de refroidissement, d'une machine de criblage automatique, d'un four à base de gomme et d'une machine de revêtement.  Il peut produire différentes formes de chewing-gum, telles que la forme circulaire, la forme de boule, le carré, le rectangulaire, la tablette, etc. Cette machine se caractérise par des performances fiables, un fonctionnement simple et flexible, une automatisation élevée.  C'est l'un des bons choix pour produire des bonbons à la gomme à mâcher.

 Poids brut : 11 000 kg

 Paramètres techniques pour chaque machine

 Alimentation automatique/nettoyage de la poussière/machine de concassage : puissance : 17 kW, dimension : 3500 x 1300 x 2200 mm, poids : 400 kg.

 Four à base de gomme : puissance : 18 kW, dimension : 1600 x 600 x 1700 mm, poids : 300 kg.

 Mixer-100L : Puissance : 20 kW, Dimension : 2300 x 860 x 1550 mm, Poids : 1 500 kg

 Mixer-200L:Puissance: 24 kw,Dimension:2650x1000x1650mm,Poids:2000kg

 Extrudeuse - Une couleur : puissance : 15 kW, dimension : 2500 x 900 x 1500 mm, poids : 1000 kg.

 Extrudeuse - Deux couleurs : puissance : 22 kW, dimension : 2600 x 1150 x 1500 mm, poids : 2200 kg.

 Tablette à six rouleaux : puissance : 5 kW, dimension : 5100 x 950 x 1880 mm, poids : 2000 kg.

 Machine de formage : puissance : 2,2 kW, dimension : 1800 x 780 x 1650 mm, poids : 800 kg.

 Tunnel de refroidissement-600 Largeur : puissance : 20 kw, dimension : 8850 x 1900 x 1850 mm, poids : 2500 kg

 Tunnel de refroidissement-800 Largeur:Puissance

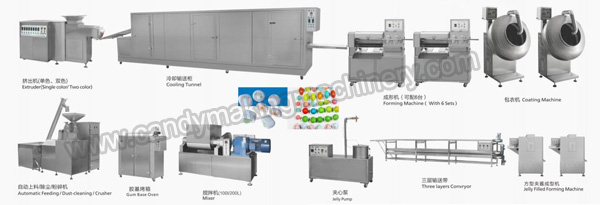

Machine de fabrication de chewing-gum à billes à remplissage central

 Principaux paramètres techniques pour la fabrication de la machine

 Capacité : 400-650 (kg/h)

 Diamètre du bonbon : 10-25 mm

 Dimension:15000x4000x1500mm

 Puissance brute : 82 kW

 Alimentation : 380 V

 Poids brut : 8850 kg

 La machine de fabrication de chewing-gum à billes à remplissage central est composée d'un mélangeur, d'une extrudeuse, d'un tunnel de refroidissement / convoyeur à 3 couches, d'une machine de formage (6 ensembles), d'une machine de revêtement, d'une machine de formage remplie de gelée et d'un four à base de gomme.  Il peut être produit des bonbons creux, en poudre ou en gelée en forme de boules, de fraises, d'ovales, de colonnes, etc.

 Organigramme du processus de la machine de fabrication de bubble-gum rond

 mélangeur-extrudeuse-tunnel de refroidissement/3 couches convoyeur-formant la machine-machine de revêtement-gelée remplie formant la machine-four à base de gomme

 Paramètres techniques pour chaque machine

 Alimentation automatique/nettoyage de la poussière/machine de concassage : puissance : 17 kW, dimension : 3500 x 1300 x 2200 mm, poids : 400 kg.

 Four à base de gomme : puissance : 18 kW, dimension : 1600 x 600 x 1700 mm, poids : 300 kg.

 Mixer-100L : Puissance : 20 kw, Dimension : 2 300 x 860 x 1 550 mm, Poids : 1 500 kg

 Mélangeur-200L : Puissance : 24kw, Dimension : 2650x1000x1650mm, Poids : 2000kg

 Couleur de l'extrudeuse : puissance : 15 kW, dimension : 2500 x 900 x 1500 mm, poids : 1000 kg.

 Extrudeuse-deux couleurs : puissance : 22 kW, dimension : 2600 x 1150 x 1500 mm, poids : 2200 kg.

 Pompe à gelée : puissance : 3 kW, dimension : 1600 x 550 x 1650 mm, poids : 300 kg.

 Tunnel de refroidissement-600 : puissance : 20 kW, dimension : 8850 x 1900 x 1850 mm, poids : 2500 kg.

 Tunnel de refroidissement-800 : puissance : 22 kW, dimension : 8850 x 2100 x 1850 mm, poids : 2700 kg.

 Convryor à trois couches : puissance : 2,3 kW, dimension : 10500 x 900 x 1450 mm, poids : 300 kg.

 Machine de formage : puissance : 1,5 kW, dimension : 1320 x 950 x 1600 mm, poids : 400 kg.

 Machine de formage remplie de gelée : puissance : 2,2 kW, dimension : 1200 x 1200 x 1300 mm, poids : 650 kg.

 Machine de revêtement : puissance : 2 kW, dimension : 1050 x 1050 x 1600 mm, poids : 350 kg.

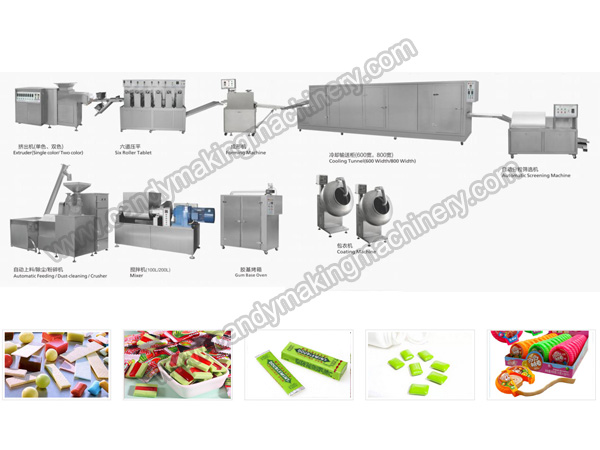

 3. Équipement de fabrication de chewing-gum carré automatique

Équipement de fabrication automatique de chewing-gum carré

 Organigramme du processus de la chaîne de production automatique de chewing-gum

 Alimentation automatique/nettoyage de la poussière/machine de concassage-mélangeur-extrudeuse-tunnel de refroidissement-machine d'emballage d'oreiller de coupe de bloc-cuiseur à double vide à basse température-four à base de gomme

 Principaux paramètres techniques pour la ligne de production

 Capacité : 750-850 (kg/h)

 Alimentation : 380 V

 Puissance brute : 143 kw

 Dimension:17300X5500X1800mm

 Plage de réglage pour les bonbons : 18 à 80 mm.

 Poids brut : 15 000 kg

 Paramètres techniques pour chaque machine

 Alimentation automatique/nettoyage de la poussière/machine de concassage : alimentation principale : 17 kW, dimensions : 3500 x 1300 x 2200 mm, poids : 400 kg.

 Mixer-100L : puissance principale : 20 kw, dimensions : 2 300 x 860 x 1 550 mm, poids : 1 500 kg

 Mixer-200L : alimentation principale : 24 kw, dimensions : 2 650 x 1 000 x 1 650 mm, poids : 2 000 kg

 Couleur de l'extrudeuse : alimentation principale : 15 kW, dimensions : 2500 x 900 x 1500 mm, poids : 1000 kg.

 Extrudeuse à deux couleurs : alimentation principale : 22 kw , dimensions : 2 600 x 1 150 x 1 500 mm, poids : 2 200 kg

 Pompe à gelée : alimentation principale : 3 kW, dimensions : 1600 x 550 x 1650 mm, poids : 300 kg.

 Tunnel de refroidissement-600 : alimentation principale : 20 kW, dimensions : 8 850 x 1 900 x 1 850 mm, poids : 2 500 kg

 Tunnel de refroidissement-800 : alimentation principale : : 22 kW, dimensions : 8850 x 2100 x 1850 mm, poids : 2700 kg.

 Machine à emballer d'oreiller de coupe de bloc (ensembles) : puissance principale : 4kw, dimensions : 2150x900x1500mm, poids : 980kg

 Cuiseur sous vide double basse température : puissance principale : 29 kW, dimensions : 3300 x 1600 x 3200 mm, poids : 2500 kg.

 Four à base de gomme : puissance principale : 18 kW, dimensions : 1600 x 600 x 1700 mm, poids : 300 kg.

 Performance principale

 La chaîne de production automatique de chewing-gum est une chaîne de production automatique qui intègre le formage, la découpe et l'emballage de chewing-gums carrés, de formes carrées de chewing-gums en comprimés, de chewing-gums rectangulaires, de chewing-gums circulaires et de chewing-gums remplis.  Il profite des avantages d'une efficacité de production élevée et d'un faible taux de défauts.  Il peut produire toutes sortes de produits de formes et de spécifications selon les exigences des clients.  Par exemple, chewing-gum et formes carrées de tablette, rectangle et circulaire avec centre Ailed, couleurs remplies et ainsi de suite.

 Équipement principal de la ligne de production de chewing-gum

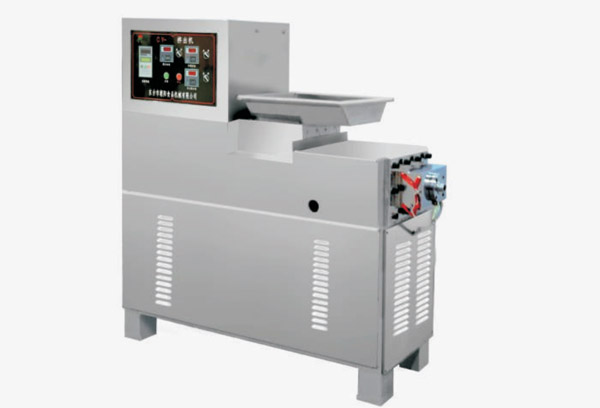

Extrudeuse (monochrome)

Cet appareil est utilisé pour mâcher du chewing-gum. La trémie est en acier inoxydable et la tête de l'extrudeuse est en acier à haute dureté et recouverte de téflon. La tête d'extrusion est isolée par circulation d'eau chaude, ce qui peut garantir la température et la douceur de la base en caoutchouc, et garantir que l'extrusion est facile et sans fissures.

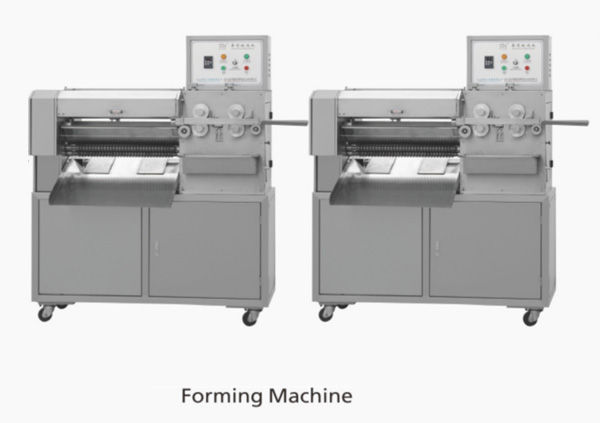

Machines de formage

Puissance: 1,5 kw

Dimensions: 1320 * 950 * 1600 mm

Poids de la machine: 400 kg

La machine de formage produit différentes tailles de chewing-gum selon les exigences du client.

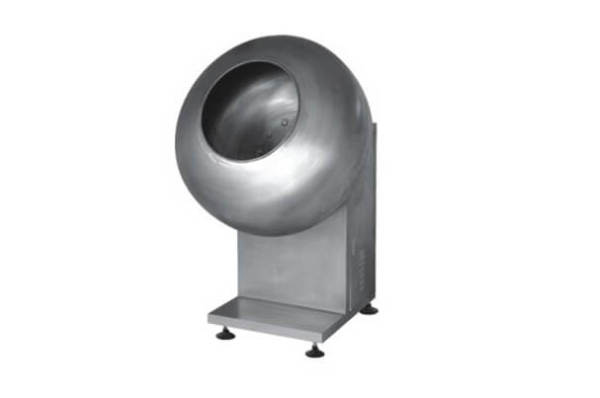

La machine de revêtement se compose d'un cadre, d'une boîte à vis sans fin, d'un disque de givrage, d'un dispositif de chauffage, d'un ventilateur, d'appareils électriques et d'autres composants. Est entraîné par un moteur électrique à travers une courroie triangulaire pour entraîner l'engrenage à vis sans fin, puis tourner le disque. Sous l'action de la force centrifuge, le matériau roule de haut en bas dans le disque pour obtenir les effets de mélange, de grenaillage et de polissage.

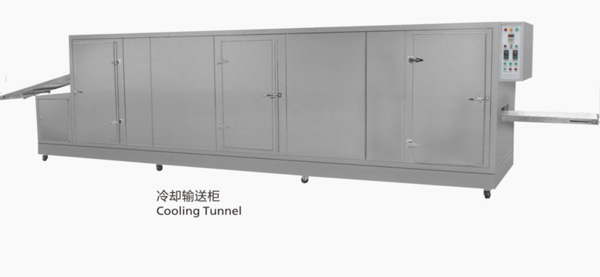

Canal de refroidissement

Canaux de refroidissement (600)

Puissance: 20 kW

Taille: 8850 * 1900 * 1850 mm

Poids de la machine: 2500 kg

Canaux de refroidissement (800)

Puissance: 22 kW

Taille: 8850 * 2100 * 1850 mm

Poids de la machine: 2700 kg

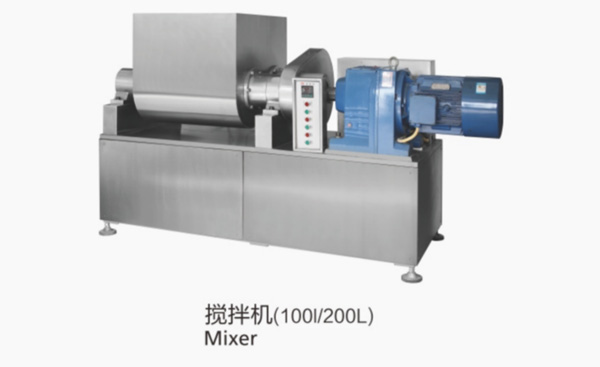

Mélangeur

Cette machine est conçue pour mélanger les matières premières de la gomme à mâcher et a les caractéristiques d'une efficacité élevée.

Mélangeurs (100)

Puissance: 20 kW

Taille: 2300 * 860 * 1550 mm

Poids de la machine: 1500 kg

Mélangeurs (200)

Puissance: 24 kW

Dimensions: 2650 * 1000 * 1650 mm

Poids de la machine: 2000 kg

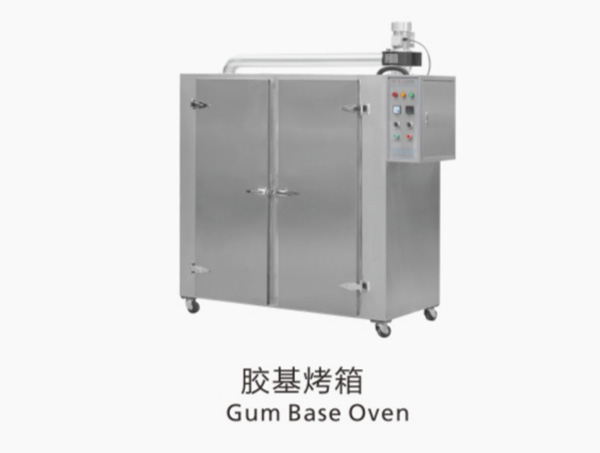

Étuve à base de caoutchouc

Puissance: 18 kW

Dimensions: 1600 * 600 * 1700 mm

Poids de la machine: 300 kg

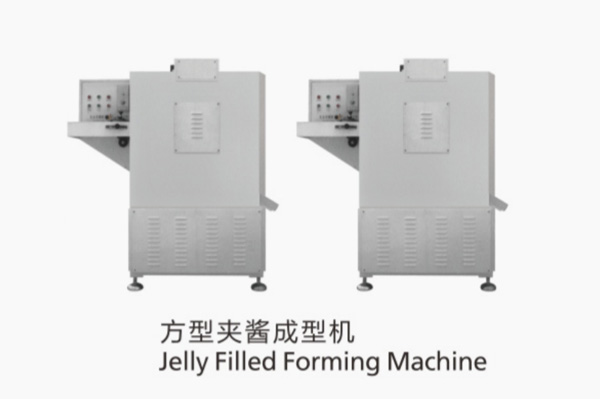

Machine de formation de gélification

Puissance: 2,2 kW

Dimensions: 1200 * 1200 * 1300 mm

Poids de la machine: 650 kg
